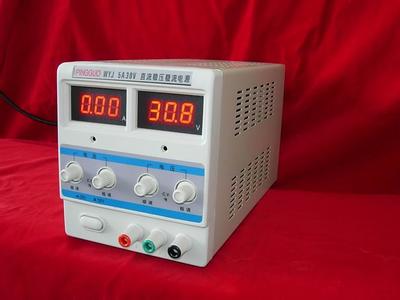

英文版WYJ系列直流稳压电源
概述 APPLICATION
WYJ系列直流稳压电源是采用集成元器件组装的通用仪器，直流输出电压分档连续可调，稳定可靠，具有限流保护功能，结构简单、维修方便、电源的稳定性和纹波系数良好、低噪声、体积小、可广泛应用用于工业生产，大专院校实验室、研究所、邮电通讯和自动化设备上使用。本系列有单路、双路、多路独立输出等规格，同规格wYJ电源可串联、并联方式同时使用。
产品性能 SPECIFICATIONS
输入电压 | AC 220V±10% | 输出电压 | DC 1.25~30V、1.25~60V连续可调（固定输出可微调） |
频率 | 50Hz/60Hz | 输出电流 | 1A、2A、3A、5A、10A、15A、20A、2A、25A、 |
电压调整率 | 0.5% | 电流调整率 | 1% |
纹波抑制比 | 65aB | 限位保护 | 自动复位 |
环境温度 | -10℃~40℃ | 相对湿度 | ＜80% |
外型尺寸、包装 OUTLINE & PACKING
产品名称 | 型号规格 | 产品名称 | 型号规格 | 产品名称 | 型号规格 | 产品名称 | 型号规格 |
WYJ直流电源系列 | 2A 15V单路 | WYJ直流电源系列 | 2A 150V单路 | WYJ直流电源系列 | 50A 15V双路 | WYJ直流电源系列 | 40A 12V单路 |
3A 15V单路 | 3A 150V单路 | 2A 30V双路 | 50A 12V单路 | ||||
5A 15V单路 | 5A 150V单路 | 3A 30V双路 | 100A 12V单路 | ||||
10A 15V单路 | 10A 150V单路 | 5A 30V双路 | 150A 12V单路 | ||||
20A 15V单路 | 20A 150V单路 | 10A 30V双路 | 200A 12V单路 | ||||
30A 15V单路 | 2A 220V单路 | 15A 30V双路 | 2A 24V单路 | ||||
50A 15V单路 | 3A 220V单路 | 20A 30V双路 | 3A 24V单路 | ||||
2A 30V(36V)单路 | 5A 220V单路 | 30A 30V双路 | 5A 24V单路 | ||||
3A 30V(36V)单路 | 10A 220V单路 | 40A 30V双路 | 10A 24V单路 | ||||
5A 30V(36V)单路 | 20A 220V单路 | 50A 30V双路 | 15A 24V单路 | ||||
10A 30V(36V)单路 | 2A 300V单路 | 2A 60V双路 | 20A 24V单路 | ||||
15A 30V单路 | 3A 300V单路 | 3A 60V双路 | 30A 24V单路 | ||||
20A 30V单路 | 5A 300V单路 | 5A 60V双路 | 50A 24V单路 | ||||
30A 30V单路 | 10A 300V单路 | 10A 60V双路 | 100A 24V单路 | ||||
40A 30V单路 | 20A 300V单路 | 20A 60V双路 | 150A 24V单路 | ||||
50A 30V单路 | 2A 15V双路 | 30A 60V双路 | 200A 24V单路 | ||||
2A 60V单路 | 3A 15V双路 | 2A 12V单路 | 2A 48V单路 | ||||
3A 60V单路 | 5A 15V双路 | 3A 12V单路 | 5A 48V单路 | ||||
5A 60V单路 | 10A 15V双路 | 5A 12V单路 | 10A 48V单路 | ||||
10A 60V单路 | 15A 15V双路 | 10A 12V单路 | 20A 48V单路 | ||||
20A 60V单路 | 20A 15V双路 | 15A 12V单路 | 30A 48V单路 | ||||
30A 60V单路 | 30A 15V双路 | 20A 12V单路 | 50A 48V单路 | ||||
50A 60V单路 | 40A 15V双路 | 30A 12V单路 | 100A 48V单路 |
注意事项：
红端正极，黑端负极、GND端接地：
将电压选择开关调至使用电压最小范围内，如使用电压是9V，应将选择开关调至1 OV内1用；将电压调至使用额定电压，如需要精确值，请用精密测量仪器校准。
