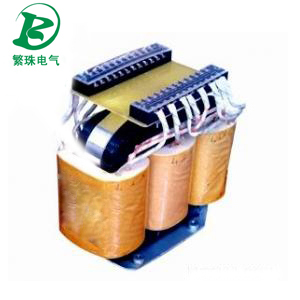

CD、SD型变压器是由卷铁芯制作的变压器。CD是单相变压器，SD是三单相变压器。该系列变压器铁芯是采用进口取向硅钢片绕制而成的，所做的变压器具有体积小，性能优，安全可靠等特点。广泛用于电子、电控、医疗设备和电子仪器中。
本系列产品适用于交流50-400Hz,工作电压1000V以下。该系列变压器绝缘耐热等级为F级。
产品制作按国家标准GB 19212.5生产。
订货要求：注明型号，额定容量，输入、输出电压（输出电压为多组时需注明每组输出电压，输出容量或输出电流），相数，三相需注明初级、次级联结组别(建议联结组别D/Y或D/Yn)，使用环境温度（标准40℃），是否需要防护罩壳等其他条件。.
型号 | 功率 VA | 外型尺寸 | 重量 kg | 安装孔 mm | 罗丝 mm | |
H(mm) | D(mm) | |||||
BOD-20 | 20 | 32 | 65 | 0.5 | Φ6.5 | M6 |
BOD-30 | 30 | 30 | 78 | 0.6 | Φ6.5 | M6 |
BOD-50 | 50 | 35 | 82 | 0.85 | Φ6.5 | M6 |
BOD-80 | 80 | 38 | 88 | 1.1 | Φ6.5 | M6 |
BOD-100 | 100 | 45 | 93 | 1.5 | Φ8.5 | M8 |
BOD-150 | 150 | 47 | 103 | 1.9 | Φ8.5 | M8 |
BOD-200 | 200 | 53 | 115 | 1.4 | Φ8.5 | M8 |
BOD-250 | 250 | 60 | 120 | 2.8 | Φ8.5 | M8 |
BOD-300 | 300 | 60 | 125 | 3.4 | Φ8.5 | M8 |
BOD-350 | 350 | 62 | 130 | 3.7 | Φ8.5 | M8 |
BOD-400 | 400 | 65 | 135 | 3.95 | Φ8.5 | M8 |
BOD-450 | 450 | 65 | 138 | 4.2 | Φ8.5 | M8 |
BOD-500 | 500 | 68 | 140 | 4.9 | Φ8.5 | M8 |
BOD-600 | 600 | 70 | 152 | 5.8 | Φ8.5 | M8 |
BOD-700 | 700 | 70 | 160 | 6.5 | Φ8.5 | M8 |
BOD-800 | 800 | 72 | 165 | 7.2 | Φ8.5 | M8 |
BOD-1000 | 1000 | 74 | 183 | 8.3 | Φ8.5 | M8 |
BOD-1200 | 1200 | 75 | 192 | 9.8 | Φ8.5 | M8 |
BOD-1500 | 1500 | 78 | 200 | 11.5 | Φ10.5 | M10 |
BOD-1800 | 1800 | 80 | 220 | 14.1 | Φ10.5 | M10 |
BOD-2000 | 2000 | 88 | 225 | 15.2 | Φ10.5 | M10 |
更大功率或特殊规格需待以实物尺寸为准
接受各种特殊需要或特殊尺寸的环型变压器定做
